Втулки по ОСТ 4Г 0.822.005  предназначены для создания надежных резьбовых соединений в тонком листовом материале в заранее подготовленные отверстия методом развальцовки юбки (деформации, расклепывания). Используют данный вид крепежа в случае невозможности создания резьбы непосредственно в листовом материале. Материал листового материала: гетинакс, текстолит, различного вида пластмасс, алюминиевых сплавов, тонколистовой стали. Например: корпуса, панели оборудования, к которым требуется закрепить детали, платы и другие элементы оборудования.

Для информации — виды развальцовочных втулок по ОСТ 4ГО:

• ОСТ 4Г 0.822.003 — втулки резьбовые развальцовываемые СКВОЗНЫЕ и ГЛУХИЕ;
• ОСТ 4Г 0.822.004 — втулки резьбовые развальцовываемые шестигранные;
• ОСТ 4Г 0.822.005 — втулки резьбовые развальцовываемые под невыпадающие винты;
• ОСТ 4Г 0.822.006 — втулки резьбовые развальцовываемые шестигранные под невыпадающие винты.

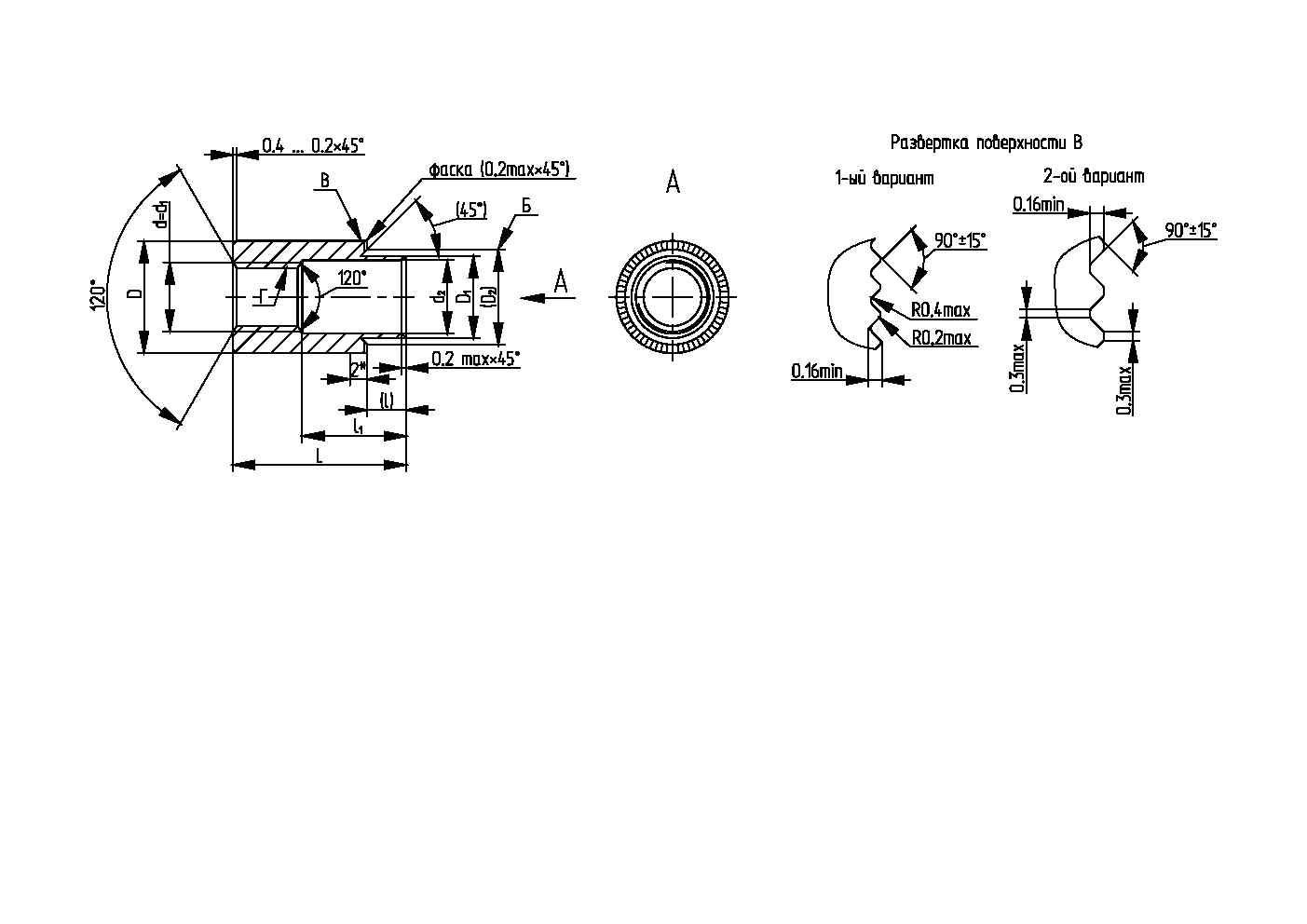

  	Код втулки	Размеры, мм
  		d	d1 H14	d2 H12	D H14	D1 H11	D2 H14	l ±IT14/2	l1 ±IT14/2	L h14
  	ЮПИЯ.713361.012	М3	3.0	4.0	7.5	5.0	5.8	1.2	5.0	7.0
  	ЮПИЯ.713361.012-01							1.6
  	ЮПИЯ.713361.012-02							2.0
  	ЮПИЯ.713361.012-03							2.5
  	ЮПИЯ.713361.012-04							3.0
  	ЮПИЯ.713361.012-05							3.6
  	ЮПИЯ.713361.012-06	М4	4.0	5.3	9.0	6.3	7.1	1.6	7.0	9.0
  	ЮПИЯ.713361.012-07							2.0
  	ЮПИЯ.713361.012-08							2.5
  	ЮПИЯ.713361.012-09							3.0
  	ЮПИЯ.713361.012-10							3.6
  	ЮПИЯ.713361.012-11							4.0
  	ЮПИЯ.713361.012-12							4.5
  	ЮПИЯ.713361.012-13	М5	7.0	7.0	11.0	8.0	8.8	2.0	8.0	11.0
  	ЮПИЯ.713361.012-14							2.5
  	ЮПИЯ.713361.012-15							3.0
  	ЮПИЯ.713361.012-16							3.6
  	ЮПИЯ.713361.012-17							4.0
  	ЮПИЯ.713361.012-18							4.5
  	ЮПИЯ.713361.012-19	М6	6.0	8.5	14.0	10.5	11.5	2.5	10.0	13.0
  	ЮПИЯ.713361.012-20							3.0
  	ЮПИЯ.713361.012-21							3.6
  	ЮПИЯ.713361.012-22							4.0
  	ЮПИЯ.713361.012-23							4.5
  	ЮПИЯ.713361.012-24							5.0
  	ЮПИЯ.713361.012-25	М8	8.0	11.0	16.5	13.0	14.0	3.0	12.0	16.0
  	ЮПИЯ.713361.012-26							3.6
  	ЮПИЯ.713361.012-27							4.0
  	ЮПИЯ.713361.012-28							4.5
  	ЮПИЯ.713361.012-29							5.0

Развальцовочный  крепеж – детали, преимущественно с резьбой, которые с помощью равномерной нагрузки развальцовываются в предварительно подготовленных отверстиях листовых металлических заготовок, при этом материал заготовки пластически деформируется и затекает в специальные элементы конструкции деталей. Данные втулки используются для крепления конструкций в листовом металле. Например, корпуса любого оборудования, к которым надо изнутри или снаружи крепить другие детали, панели, печатные платы и т.д.

Отличие развальцовочного крепежа  от запрессовочного в том, что развальцовочный крепеж — процесс установки в листовой металл — кроме запрессовки (сжимающей силы) происходит развальцовка (раскрытие,  расклепывание) юбки, которая всегда есть в конструкции изделия (в запрессовочном крепеже такой юбки нет).
