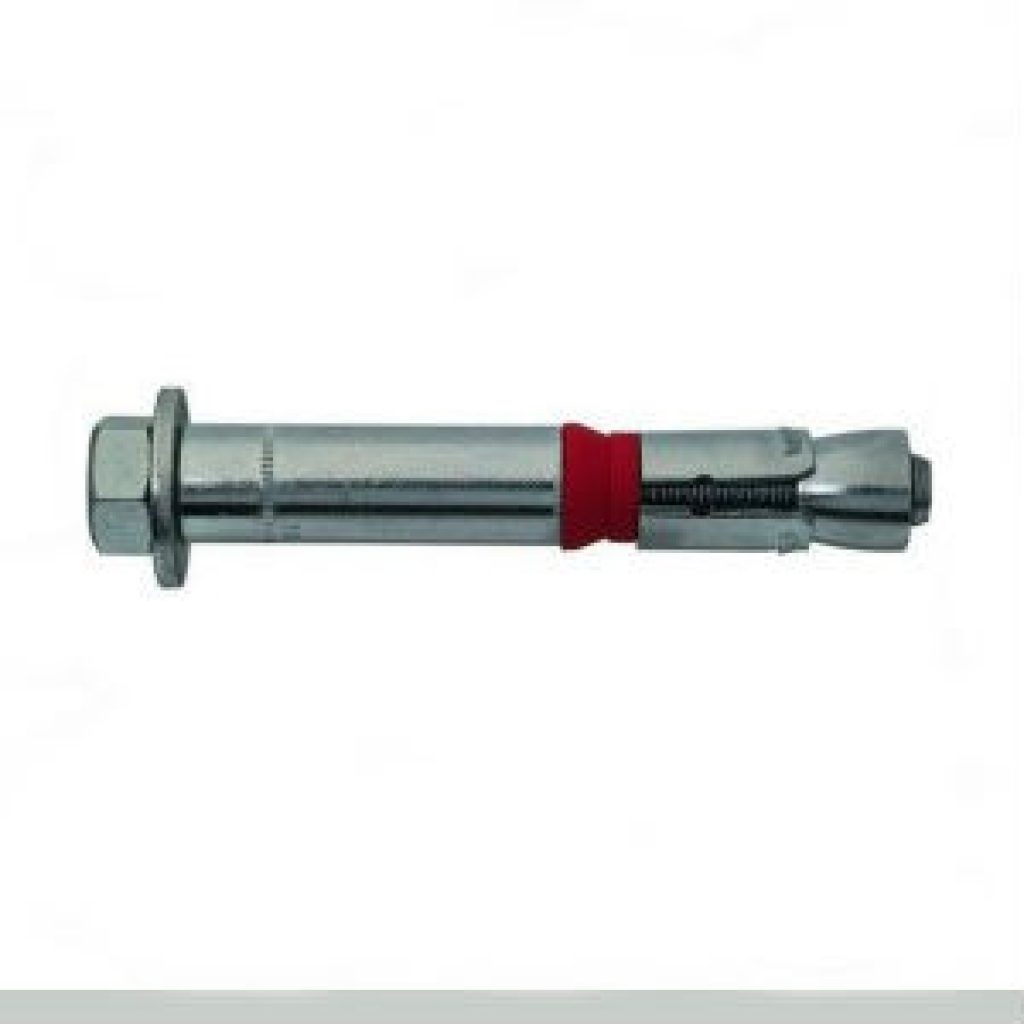

АНКЕР ДЛЯ ВЫСОКИХ НАГРУЗОК

АНКЕР ДЛЯ ВЫСОКИХ НАГРУЗОК

В строительной отрасли часто имеется  необходимость прикреплять различные  структуры и стройматериалы, к основным  направляющим  — фасаду, крыше, напольному покрытию.  Как правило, при обычном строймонтаже деревянных конструкций применяется банальный метиз, но при монтажном процессе бетонных конструкций необходим крепёж наиболее сверхмощный, а именно анкер. В этой статье мы и поговорим о видах и особенностях данного крепежа.

Сопоставлять такой крепёж разных производителей и имеющих каждый свою конструктивную особенность не совсем удобно и технически грамотно. Как правило, они будут отличны друг от друга, как по цене, так и по общетехническим данным. Специалисты отдела продаж компании Арматон всегда готовы предложить оптимальное соотношение стоимости и качества анкеров для потенциальных клиентов. В основном величина изделия может отличаться в зависимости от области применения анкера. Варианты применяемые на кровельной части монтажных работ значительно отличаются от крепёжных изделий для работы с основанием, или каркасом дома. По сравнению с другими видами крепежа анкеры имеют значительную длину, для осуществления долговечного и основательного соединения строительных элементов.

Существует различие между наибольшим и рабочим параметром крепёжного элемента, как правило, рабочий равняется 35 процентам от возможного максимума.

Анкер клиновой

Структура каждого клинового анкера идентична, в первую очередь везде присутствует механизм, расклинивающийся  при креплении в стройматериал. Можно отметить, что принцип крепления как такового не особо отличен от обычного гвоздя, но в случае с анкером при осуществлении давления, происходит расклинивание элемента и формируется усиленный упор в крепёжном соединении.  По этой причине анкера востребованы как при  работе с громоздкими промышленными структурами, так и строительными объектами различного масштаба.

Основные параметры клиновых анкеров:

• Материал — как правило, это оцинкованный металл;
• Размерный ряд от 6х40 и вплоть до 12х120 мм (в зависимости от компании производителя могут быть отличия);
• Толщина скрепляемых деталей от 5 до 30 мм;
• Наименьшая вырывающая величина от 1.5 до 7 кН.

• АНКЕР ДЛЯ ВЫСОКИХ НАГРУЗОК

  Размеры, параметры установки и нагрузки анкеров.

  Маркировка	Диаметр анкера и бура, мм	Длина анкера, мм	Толщина монтируемой детали, мм	Глубина отверстия, мм	Мин. глубина анкеровки, мм	Момент затяжки, Нм	Нагрузки (сжатая зона бетона С20/25)
  							Вырыв, кН	Срез, кН
  6х40	6	40	2	35	25	4	1,0	2,0
  6/15х65	6	65	15	45	35	7	1,7	2,5
  6/50х100	6	100	50	45	35	7	1,7	2,5
  8х50	8	52	2	45	30	15	3,3	3,4
  8/10х72	8	72	10	60	45	15	3,6	5,7
  8/30х92	8	92	30	60	45	15	3,6	5,7
  8/50х112	8	112	50	60	45	15	3,6	5,7
  8/85х147	8	147	85	60	45	15	3,6	5,7
  10х60	10	62	3	50	30	30	3,5	3,8
  10/10х92	10	92	10	75	60	35	6,3	10,3
  10/20х102	10	102	20	75	60	35	6,3	10,3
  10/30х112	10	112	30	75	60	35	6,3	10,3
  10/50х132	10	132	50	75	60	35	6,3	10,3
  10/80х162	10	162	80	75	60	35	6,3	10,3
  12х85	12	85	3	75	55	50	6,5	9,6
  12/5х103	12	103	5	90	70	50	7,9	13,1
  12/20х118	12	118	20	90	70	50	7,9	13,1
  12/30х128	12	128	30	90	70	50	7,9	13,1
  12/50х148	12	148	50	90	70	50	7,9	13,1
  12/65х163	12	163	65	90	70	50	7,9	13,1
  12/80х178	12	178	80	90	70	50	7,9	13,1
  12/155х253	12	253	155	90	70	50	6,4	6,4
  16х90	16	90	3	80	60	100	9,9	21,8
  16/5х123	16	123	5	110	85	120	16,7	25,1
  16/20х138	16	138	20	110	85	120	16,7	25,1
  16/50/168	16	168	50	110	85	120	16,7	25,1
  16/60х178	16	178	60	110	85	120	16,7	25,1
  16/95х213	16	213	95	110	85	120	10,0	10,0
  20/20х170	20	170	20	135	110	240	19,8	27,7
  20/70х220	20	220	70	135	110	240	19,8	27,7
  20/130х280	20	280	130	135	110	240	19,8	27,7

Анкерный болт

В категории анкеров отдельно можно сделать акцент на анкерных болтах. Данный вид крепежа особо продуктивен при работе с массивными общестроительными структурами и каркасами различной уплотнённости и качества материала. Как правило, анкерные болты являются многофункциональным крепежом. В первую очередь находят применение при работе с бетонным материалом, а также с пенистым бетоном и газовыми блоками. Кроме универсального назначения такой крепёж может быть представлен на рынке также как узкопрофильный вид строительных метизов для реализации спецмонтажа.

Анкерный болт может быть использован помимо штатных условий также и на объектах с превышенной нормой по агрессивным показателям и влажностью.

Анкер шпилька

Анкер-шпилька это вид крепежа, применяющийся для крепления металлоконструкций крупных и средних габаритов к бетонному, или каменному основанию. Также в ряде случаев возможно применение шпилек для монтажа с силикатным кирпичом. Комплектуется такой анкер резьбовым стержнем и фиксирующим фитингом и стопорной гайкой. В основном  изготавливают такие анкер-шпильки из стали с цинковым покрытием. В компании Арматон данный вид крепежа также представлен в нержавеющем варианте. Размерный ряд данного крепежа достаточно широк. По размеру резьбы предлагают варианты от М8 до М26, а по длине изделия от 30 до 400 мм. При помощи таких анкеров можно осуществлять монтаж деталей с диапазоном от 6 до 150 мм.

Порядок монтажа данных шпилек состоит в следующем, при погружении в просверленный материал закручивается гайка анкера и при этом корпус расклинивается в разные стороны, тем самым надёжно закрепляясь в отверстии.

Анкер забивной

В этой статье невозможно обойти вниманием анкер забивной из латуни. Можно сказать, что это многофункциональный вид крепежа, который помогает скреплять разные элементы на крыше, половых покрытиях и стенах. Существует также вид стального анкера, он применяется в тех моментах, когда необходимо соединить достаточно тяжёлые элементы, или стройматериалы. Отличительная черта анкеров из латуни — это наличие особых надрезов по корпусу изделия.  Такие насечки позволяют ещё прочнее осуществлять процесс крепежа при монтаже различных изделий.

.Можно выделить следующие плюсы анкеров-шпилек:

• Несложный процесс монтажа;
• Не обязательно владеть определённым опытом и наличием специализированного инструмента для работы с данным крепежом;
• Демократичная цена;
• Практичность и долговечность использования на объекте.

 Анкер распорный

Не вижу необходимости освещать подробную информацию о принципе монтажа анкеров распорных, порядок работы практически идентичен с вышеупомянутыми вариантами анкеров.  Можно уточнить, что на складе в компании Арматон в наличии представлен следующий размерный ряд распорных анкеров:

Величина элемента от 96 до 254 мм.

Ширина скрепляемых деталей от 24 до 70 мм.

Наименьшая толщина основного стройматериала от 110 до 320 мм.

Нагрузка на разрыв – 11-45 кН

Нагрузка на разрыв в облегчённых стройматериалах —  от 4,6 до 31 кН

Анкеры в наличии на складе в Санкт-Петербурге, цена от 19 ₽ при оптовом заказе, возможна доставка по всей территории РФ. Гарантия качества от производителя и оперативная отгрузка.
