ВТУЛКА БА8.226.330-03

ВТУЛКА БА8.226.330-03

руб.29.00

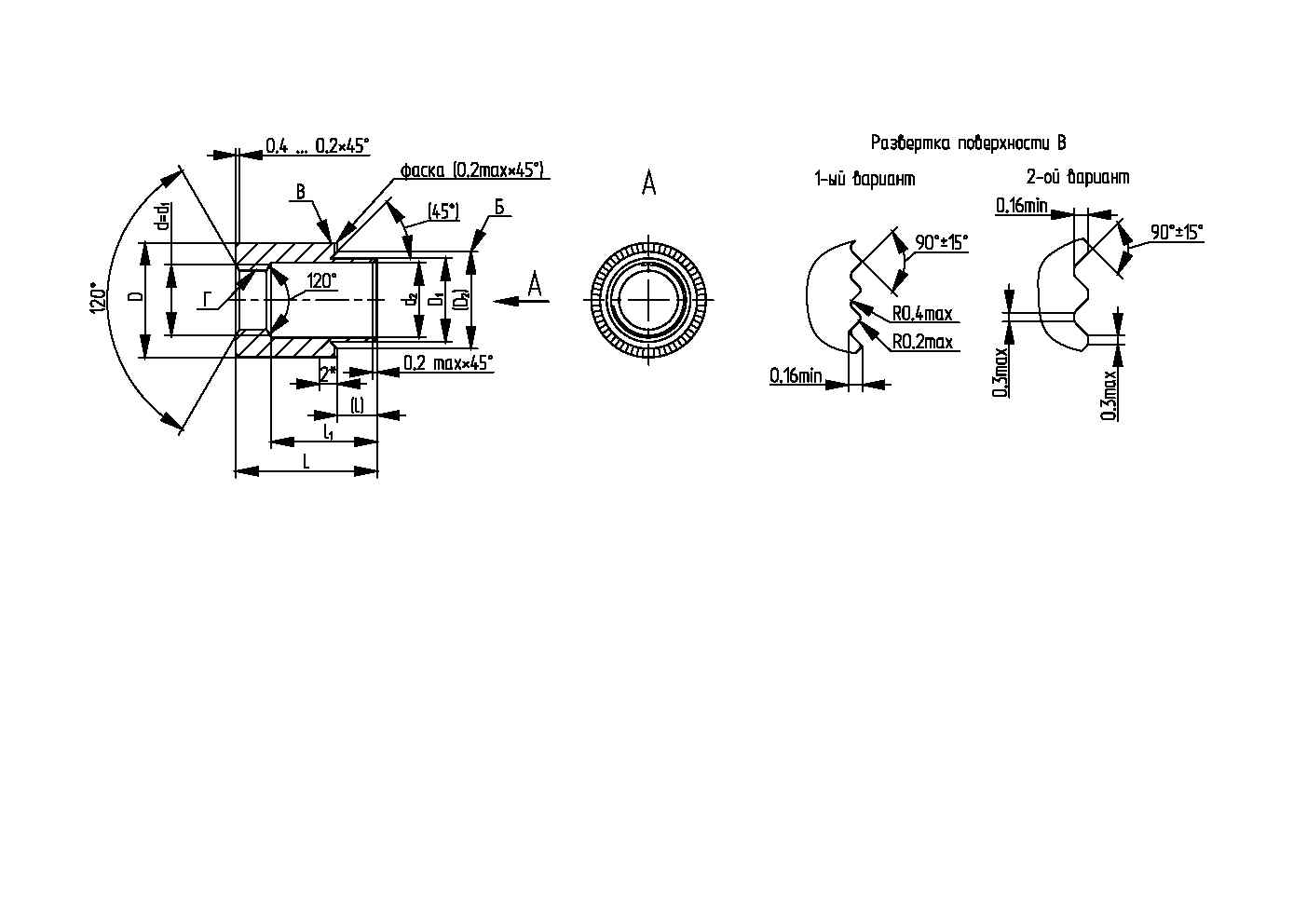

Втулки резьбовые развальцовываемые с короткой резьбой из никелированной латуни под невыпадающие винты. Конструкция и размеры (выдержка из ОСТ 4Г 0.822.005).

ВТУЛКА БА8.226.330-03

Втулки по ОСТ 4Г 0.822.005  предназначены для создания надежных резьбовых соединений в тонком листовом материале в заранее подготовленные отверстия методом развальцовки юбки (деформации, расклепывания). Используют данный вид крепежа в случае невозможности создания резьбы непосредственно в листовом материале. Материал листового материала: гетинакс, текстолит, различного вида пластмасс, алюминиевых сплавов, тонколистовой стали. Например: корпуса, панели оборудования, к которым требуется закрепить детали, платы и другие элементы оборудования.

Для информации — виды развальцовочных втулок по ОСТ 4ГО:

  • ОСТ 4Г 0.822.003 — втулки резьбовые развальцовываемые СКВОЗНЫЕ и ГЛУХИЕ;
  • ОСТ 4Г 0.822.004 — втулки резьбовые развальцовываемые шестигранные;
  • ОСТ 4Г 0.822.005 — втулки резьбовые развальцовываемые под невыпадающие винты;
  • ОСТ 4Г 0.822.006 — втулки резьбовые развальцовываемые шестигранные под невыпадающие винты.
    Код втулкиРазмеры, мм
    d
    d1
    H14
    d2
    H12
    D
    H14
    D1
    H11
    D2
    H14
    l
    ±IT14/2
    l1
    ±IT14/2
    L
    h14
    БА8.226.330 М33.04.07.55.05.81.25.07.0
    БА8.226.330-01 1.6
    БА8.226.330-022.0
    БА8.226.330-032.5
    БА8.226.330-04 3.0
    БА8.226.330-05 3.6
    БА8.226.330-06 М44.05.39.06.37.11.67.09.0
    БА8.226.330-07 2.0
    БА8.226.330-08 2.5
    БА8.226.330-09 3.0
    БА8.226.330-10 3.6
    БА8.226.330-11 4.0
    БА8.226.330-12 4.5
    БА8.226.330-13 М57.07.011.08.08.82.08.011.0
    БА8.226.330-14 2.5
    БА8.226.330-15 3.0
    БА8.226.330-16 3.6
    БА8.226.330-174.0
    БА8.226.330-18 4.5
    БА8.226.330-19 М66.08.514.010.511.52.510.013.0
    БА8.226.330-20 3.0
    БА8.226.330-21 3.6
    БА8.226.330-22 4.0
    БА8.226.330-23 4.5
    БА8.226.330-245.0
    БА8.226.330-25 М88.011.016.513.014.03.012.016.0
    БА8.226.330-26 3.6
    БА8.226.330-27 4.0
    БА8.226.330-28 4.5
    БА8.226.330-29 5.0

Развальцовочный  крепеж – детали, преимущественно с резьбой, которые с помощью равномерной нагрузки развальцовываются в предварительно подготовленных отверстиях листовых металлических заготовок, при этом материал заготовки пластически деформируется и затекает в специальные элементы конструкции деталей. Данные втулки используются для крепления конструкций в листовом металле. Например, корпуса любого оборудования, к которым надо изнутри или снаружи крепить другие детали, панели, печатные платы и т.д.

Отличие развальцовочного крепежа  от запрессовочного в том, что развальцовочный крепеж — процесс установки в листовой металл — кроме запрессовки (сжимающей силы) происходит развальцовка (раскрытие,  расклепывание) юбки, которая всегда есть в конструкции изделия (в запрессовочном крепеже такой юбки нет).
