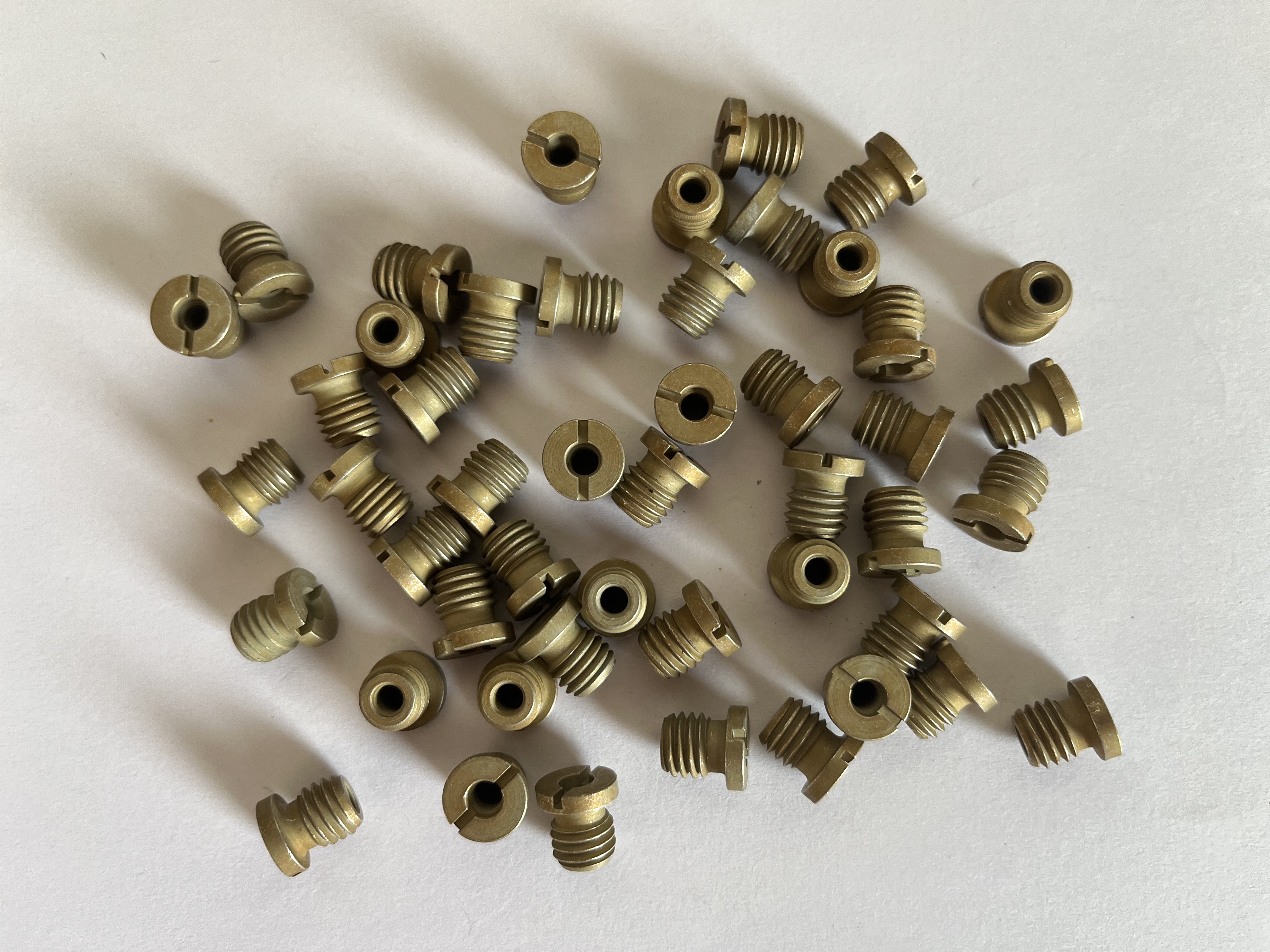

ВТУЛКА БА8.226.345-07
ВТУЛКА БА8.226.345-07 предназначена для создания надежных резьбовых соединений в тонком листовом материале в заранее подготовленные отверстия. Используют втулки в случае невозможности создания резьбы непосредственно в листовом материале. Материал листового материала: гетинакс, текстолит, различного вида пластмасс, алюминиевых сплавов, тонколистовой стали. Например: корпуса, панели оборудования, к которым требуется закрепить детали, платы и другие элементы оборудования.
| Код втулки | Размеры, мм | ||||||||||||||||
| d | d1 H14 | d2 | D | D1 H14 | D2 | l ±IT14/2 | l1 | l2 ±IT14/2 | L H14 | b H14 | b1 ±IT15/2 | C ±IT14/2 | |||||
| номин | пред. откл | номин | пред. откл | ||||||||||||||
| БА8.226.345 | М2.5 | 2.5 | 2.6 | H14 | M5 | 7.0 | 3.8 | -0.30 | 6.5 | 0.5 | 1.7 | 8.0 | 1.0 | 2.0 | 1.0 | ||
| БА8.226.345-01 | M3 | 3.0 | 3.3 | +0.30 | M6 | 8.0 | 4.5 | ||||||||||
| БА8.226.345-02 | M4 | 4.0 | 4.3 | M8 | 10.0 | 6.2 | -0.36 | 8.0 | 0.7 | 2.0 | 10.0 | 1.2 | 2.5 | 1.6 | |||
| БА8.226.345-03 | М5 | 5.0 | 5.4 | M10 | 13.0 | 7.8 | 10.0 | 12.0 | 1.6 | ||||||||
| БА8.226.345-04 | M6 | 6.0 | 6.5 | H14 | |||||||||||||
| БА8.226.345-05 | М8 | 8.0 | 8.5 | M12×1.25 | 16 | 10.2 | -0.43 | 11.0 | 1.0 | 2.8 | 14.0 | 2.0 | |||||
| БА8.226.345-06 | M10 | 10.0 | 10.7 | +0.43 | M16×1.5 | 20 | 13.8 | 17.0 | 20.0 | 2.5 | |||||||
| БА8.226.345-07 | М12 | 12.0 | 12.7 | M18×1.5 | 22 | 15.8 | 19.0 | 22.0 | 3.0 | ||||||||
| БА8.226.345-08 | М16 | 16.0 | 16.5 | H14 | M24×2 | 28 | 21.0 | -0.52 | 25.0 | 28.0 | 4.0 | 3.0 | 2.0 | ||||
Развальцовочный крепеж – детали, преимущественно с резьбой, которые с помощью равномерной нагрузки развальцовываются в предварительно подготовленных отверстиях листовых металлических заготовок, при этом материал заготовки пластически деформируется и затекает в специальные элементы конструкции деталей. Втулки БА используются для крепления конструкций в листовом металле. Например, корпуса любого оборудования, к которым надо изнутри или снаружи крепить другие детали, панели, печатные платы и т.д.
Отличие развальцовочного крепежа от запрессовочного в том, что развальцовочный крепеж — процесс установки в листовой металл — кроме запрессовки (сжимающей силы) происходит развальцовка (раскрытие, расклепывание) юбки, которая всегда есть в конструкции изделия (в запрессовочном крепеже такой юбки нет).
Втулки резьбовые ввертываемые в наличии на складе в Санкт-Петербурге, цена от 55 ₽ при оптовом заказе, возможна доставка по всей России. Гарантия качества от производителя и оперативная отгрузка.
