Втулки резьбовые опрессовываемые глухие из оцинкованной стали ОСТ 4Г 0.822.002-73

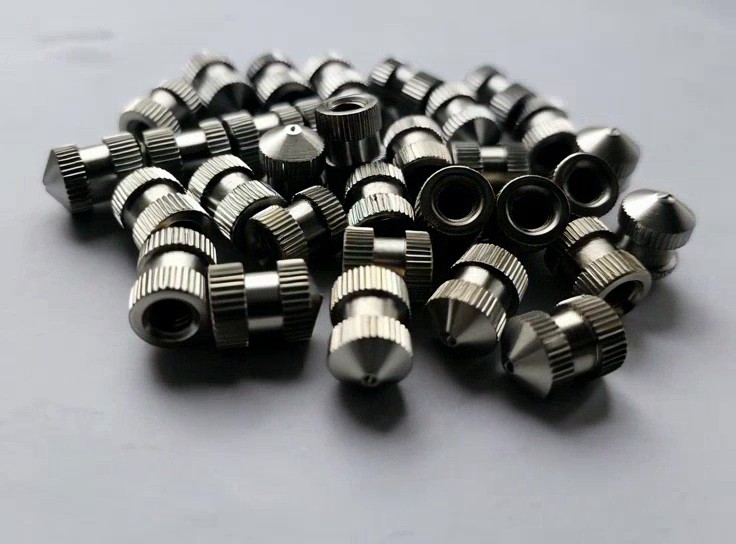

Втулка БА8.226.310-04
Втулка БА8.226.310-04 предназначена для создания надежных резьбовых соединений в тонком листовом материале в заранее подготовленные отверстия методом развальцовки юбки (деформации, расклепывания). Используют втулки в случае невозможности создания резьбы непосредственно в листовом материале. Материал листового материала: гетинакс, текстолит, различного вида пластмасс, алюминиевых сплавов, тонколистовой стали. Например: корпуса, панели оборудования, к которым требуется закрепить детали, платы и другие элементы оборудования.
Типы резьбовых развальцовочных втулок ОСТ 4Г 0.822.002
| БА8.226.309 | Втулка резьбовая опрессовываемая глухая | нержавеющая сталь |
| БА8.226.310 | Втулка резьбовая опрессовываемая глухая | оцинкованная сталь |
| БА8.226.311 | Втулка резьбовая опрессовываемая глухая | пассивированная латунь |
| БА8.226.312 | Втулка резьбовая опрессовываемая глухая | никелированная латунь |
Материалы для развальцовочных втулок (стандарт ОСТ 4Г 0.822.002):
- нержавеющая сталь
- сталь с оцинкованным покрытием
- латунь пассивированная
- латунь никелированная
Втулка БА8.226.310-04 ОСТ 4Г 0.822.002
Старое обозначение втулок — БА. Новое обозначение втулок -ЮПИЯ, вместо БА. Таблица размеров по кодам:
| Код втулки | Размеры, мм | ||||||||
| d | d1 | D | D1 | l2 | l1 | L | |||
| БА8.226.310 | М2 | 2.0 | 4 | 3 | 2.0 | 1.6 | 5.8 | ||
| БА8.226.310-01 | М2,5 | 2.5 | 5 | 4 | 2.0 | 1.6 | 6.3 | ||
| БА8.226.310-02 | М3 | 3.0 | 6 | 5 | 2.5 | 2.5 | 9.0 | ||
| БА8.226.310-03 | М4 | 4.0 | 7 | 6 | 3.0 | 3.0 | 10.0 | ||
| БА8.226.310-04 | М5 | 5.0 | 9 | 7 | 3.6 | 3.6 | 12.0 | ||
| БА8.226.310-05 | М6 | 6.0 | 10 | 8 | 4.0 | 4.0 | 14.0 | ||
| БА8.226.310-06 | М8 | 8.0 | 12 | 10 | 5.0 | 5.0 | 17.0 | ||
Развальцовочный крепеж – детали, преимущественно с резьбой, которые с помощью равномерной нагрузки развальцовываются в предварительно подготовленных отверстиях листовых металлических заготовок, при этом материал заготовки пластически деформируется и затекает в специальные элементы конструкции деталей. Втулки БА используются для крепления конструкций в листовом металле. Например, корпуса любого оборудования, к которым надо изнутри или снаружи крепить другие детали, панели, печатные платы и т.д.
Отличие развальцовочного крепежа от запрессовочного в том, что развальцовочный крепеж — процесс установки в листовой металл — кроме запрессовки (сжимающей силы) происходит развальцовка (раскрытие, расклепывание) юбки, которая всегда есть в конструкции изделия (в запрессовочном крепеже такой юбки нет).
Втулки опрессовываемые в наличии на складе в Санкт-Петербурге, цена от 49 ₽ при оптовом заказе, возможна доставка по всей России. Гарантия качества от производителя и оперативная отгрузка.
